Como instalar eixo pastilhado na Makita 2012NB

FInalamente instalamos o Eixo Pastilhado no nosso desengrosso da Makita! Uhu!

Se você tem um desengrosso Makita 2012NB e está pensando em melhorar o desempenho da máquina, a instalação de um eixo pastilhado pode ser um dos upgrades mais interessantes.

Fazia tempo que queríamos fazer essa modificação no nosso desengrosso aqui da oficina. Depois de ver vários amigos utilizando e ouvirmos bastante sobre as vantagens do eixo pastilhado, finalmente chegou a hora de trocar as facas originais da nossa Makita.

E já podemos adiantar: a diferença é grande!

Além de mostrarmos nossas primeiras impressões, neste conteúdo você vai acompanhar como instalar um eixo pastilhado na Makita 2012NB, passo a passo, incluindo alguns detalhes que descobrimos somente durante a desmontagem.

O que é um eixo pastilhado?

A Makita 2012NB utiliza originalmente um eixo equipado com duas facas inteiriças. Durante o trabalho, essas facas entram em contato com a madeira ao longo de sua largura.

Já no eixo pastilhado, o corte é distribuído entre diversas pequenas pastilhas posicionadas ao redor do eixo.

Essa configuração muda bastante a forma como a madeira é cortada e foi justamente isso que percebemos depois da instalação.

Entre os principais benefícios que encontramos estão:

• redução do ruído durante o trabalho;
• excelente qualidade de acabamento;
• cavacos menores;
• maior facilidade para o sistema de aspiração;
• manutenção mais prática;
• possibilidade de aproveitar diferentes lados das pastilhas;
• maior durabilidade em relação às facas convencionais.

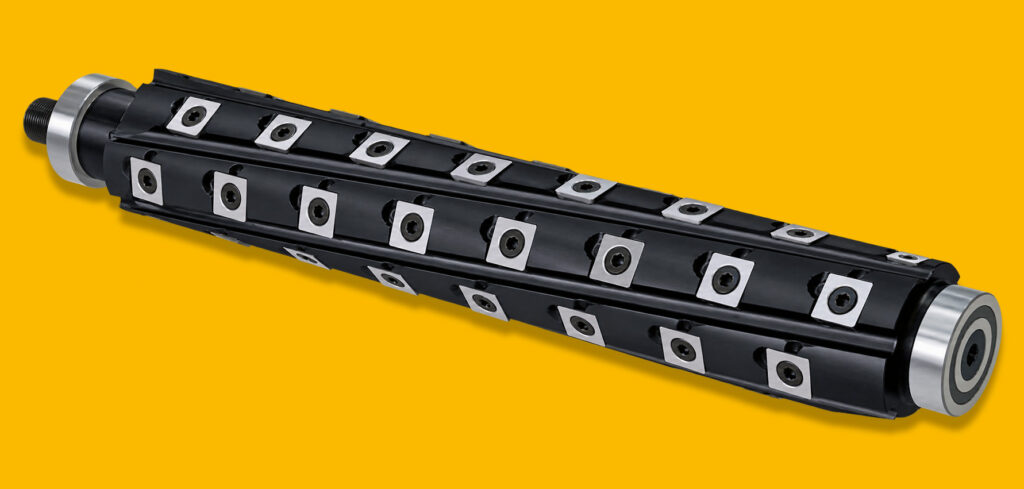

No nosso caso, utilizamos um eixo pastilhado fabricado pela Arte Diamante, específico para a Makita.

Eixo pastilhado realmente faz menos barulho?

Essa era uma das coisas que mais queríamos descobrir.

Antes de desmontar a Makita, fizemos um teste utilizando o eixo e as facas originais. Depois da instalação do eixo pastilhado, repetimos o procedimento procurando manter as mesmas condições.

Utilizamos a mesma madeira e fizemos um passe retirando aproximadamente 1 mm de material.

Mesmo antes de analisar qualquer medição, nossa percepção durante o uso foi bastante clara: o som do corte ficou mais suave e confortável.

Isso provavelmente acontece pela maneira como as pastilhas entram em contato com a madeira. Em vez de uma faca inteira atingir a peça praticamente de uma vez, o corte acontece progressivamente pelas diferentes pastilhas distribuídas pelo eixo.

Para quem utiliza bastante o desengrosso na oficina, essa diferença no conforto sonoro é muito bem-vinda.

O acabamento com eixo pastilhado é melhor?

Esse foi outro ponto que chamou bastante nossa atenção.

Depois da instalação, passamos novamente a madeira pelo desengrosso e o acabamento ficou excelente.

Para o teste utilizamos uma peça composta por tauari e pinus, justamente para observar o comportamento do eixo trabalhando com duas madeiras diferentes.

O resultado ficou muito liso e uniforme.

Dependendo da madeira e do acabamento desejado para o projeto, a superfície já sai do desengrosso exigindo muito pouco trabalho posterior.

Como instalar eixo pastilhado na Makita 2012NB

Agora vamos para a parte mais importante: a instalação.

Antes de qualquer coisa:

RETIRE A MAKITA DA TOMADA!

Pode parecer óbvio, mas estamos mexendo diretamente no sistema de corte da máquina. Mesmo com os sistemas de segurança existentes na Makita 2012NB, não faça nenhum procedimento com a máquina conectada à energia.

Também recomendamos utilizar luvas resistentes a corte, principalmente durante a retirada das facas originais e a manipulação do novo eixo.

Vamos colocar o passo a passo aqui em texto, mas vale muito a pena assistir o vídeo, claro! 🙂

1. Retire a proteção das facas

Comece retirando a capa protetora que dá acesso ao eixo e às facas da Makita.

A máquina possui uma trava de segurança com mola que impede o eixo de girar livremente quando essa proteção é retirada.

Essa trava será importante durante parte da desmontagem.

2. Retire as facas originais da Makita

Com luvas resistentes, encontre a posição em que o eixo fica travado.

Em seguida, retire os parafusos, o suporte e a primeira faca.

Guarde todos os parafusos e componentes em um recipiente para não perder nenhuma peça durante a desmontagem.

Depois, libere a trava, gire o eixo até acessar a segunda faca e repita o procedimento.

A Makita utiliza duas facas no eixo original.

3. Retire as proteções laterais

Com as facas removidas, podemos começar a desmontagem necessária para retirar o eixo original.

Remova os acabamentos laterais da máquina.

Vamos trabalhar principalmente no lado da polia e da correia, pois será necessário retirar esses componentes para liberar o eixo.

4. Solte a polia antes de retirar a trava

Aqui existe um detalhe importante.

Não retire a trava de segurança antes de soltar o parafuso da polia.

Ela ajuda justamente a manter o eixo parado enquanto fazemos força para soltar esse parafuso.

No nosso caso, como a máquina nunca havia sido desmontada dessa maneira, alguns parafusos estavam bastante apertados.

Depois de soltar o parafuso, podemos retirar a trava de segurança.

Cuidado também com a pequena mola existente nesse mecanismo. Guarde tudo corretamente para a montagem posterior.

5. Retire a correia e a polia

A polia não possui uma fixação complicada, mas a correia dificulta um pouco sua retirada.

O segredo é trabalhar devagar, movimentando a correia e liberando gradualmente as estrias da polia.

Não precisa sair puxando tudo com força.

Inclusive, nossa Makita já tem muitos anos de oficina e a correia ainda estava em ótimas condições.

6. Proteja a mesa do desengrosso

Antes de retirar o eixo original, colocamos uma tábua de madeira entre o eixo e a mesa metálica do desengrosso.

Esse detalhe é simples, mas recomendamos muito.

O eixo é pesado. Se ele escapar durante a retirada ou instalação e cair diretamente sobre a mesa da máquina, poderá marcar ou até danificar a superfície.

A madeira funciona como uma proteção.

E durante nossa instalação ela realmente foi útil!

7. Retire o eixo original

Agora podemos soltar os parafusos do mancal e começar a retirar o eixo original.

Existe um detalhe importante na Makita: o eixo original possui um formato que permite sua retirada pela abertura lateral da máquina.

Por isso, durante a remoção, é necessário encontrar a posição correta para que ele passe pelo encaixe.

Faça tudo com calma e continue mantendo a madeira protegendo a mesa.

8. Retire o mancal do eixo original

Uma das peças que precisamos reaproveitar é o mancal do eixo original.

No nosso caso conseguimos retirá-lo inicialmente com a mão.

Porém, dependendo do tempo de uso e das condições da máquina, ele poderá estar mais preso.

Nesse caso, a melhor solução é utilizar um saca-polias.

É possível fazer a retirada dando pequenas batidas ao redor da peça, sempre trabalhando de maneira uniforme, mas existe o risco de danificar o mancal.

Por isso, nossa recomendação é utilizar a ferramenta adequada sempre que possível.

9. Instale o novo eixo pastilhado

Aqui encontramos a maior dificuldade de toda a instalação.

O formato do eixo pastilhado é diferente do eixo original da Makita. Por isso, ele precisa entrar pela região central da máquina.

No nosso caso, tivemos dificuldade para fazê-lo passar.

A solução foi retirar temporariamente duas pastilhas localizadas próximas à extremidade do eixo, o que nos deu o espaço necessário para realizar o encaixe.

Também foi necessário observar atentamente as faces retas existentes no eixo para alinhá-las corretamente com o perfil da abertura da Makita.

O processo exige um pouco de paciência.

Começamos introduzindo primeiro a extremidade correspondente ao lado da correia e, depois, encaixamos o lado do rolamento.

Mais uma vez: use luvas resistentes durante todo esse processo.

10. Reinstale o mancal

Com o novo eixo em posição, reinstale o mancal e confira se o conjunto ficou corretamente assentado.

Depois disso, podemos começar a remontar a máquina seguindo basicamente o caminho inverso da desmontagem.

11. Recoloque as pastilhas retiradas

Lembra das duas pastilhas que retiramos para conseguir instalar o eixo?

Agora elas precisam voltar para seus lugares.

Observe também as marcações existentes nas pastilhas.

Essas marcações ajudam a identificar a posição de cada face. Procure manter todas seguindo o mesmo padrão para conseguir controlar posteriormente qual lado está sendo utilizado.

12. Monte novamente a Makita

Reinstale a correia, polia, trava de segurança, proteções e acabamentos laterais.

Existe mais um pequeno detalhe:

As duas capas verdes laterais são muito parecidas, porém a capa que possui a régua da escala precisa ficar no lado correspondente à indicação de altura da máquina.

Antes de ligar o desengrosso novamente, revise toda a montagem.

Confira:

• parafusos;
• polia;
• correia;
• mancal;
• trava de segurança;
• pastilhas;
• proteções;
• peças e acabamentos retirados.

Somente depois dessa conferência ligue novamente a máquina.

Pastilhas com vários lados aumentam a vida útil

Outra vantagem interessante desse sistema é a manutenção.

Quando uma aresta da pastilha perder o corte ou começar a apresentar algum problema no acabamento, não é necessário trocar imediatamente todo o conjunto.

As pastilhas utilizadas no eixo possuem mais de uma face de corte, permitindo girá-las e aproveitar outra aresta.

Isso aumenta bastante a vida útil do conjunto e facilita a manutenção do desengrosso.

E existe outra vantagem: se acontecer algum problema localizado em uma região do eixo, você pode trabalhar especificamente naquela pastilha, em vez de precisar substituir uma faca inteira.

Vale a pena colocar eixo pastilhado na Makita 2012NB?

Depois de instalar e testar na nossa máquina, nossa resposta é: para nós, valeu muito a pena.

A sensação é realmente de ter dado um grande upgrade no desengrosso.

O que mais percebemos foi:

Menos ruído: o trabalho ficou mais confortável e o som do corte parece muito mais suave.

Melhor acabamento: a superfície da madeira saiu impressionantemente lisa.

Cavacos menores: o material retirado fica mais fragmentado, o que também pode facilitar o trabalho do sistema de aspiração.
