Olá amigos Empoeirados! Como sabem, gostamos de receber sugestões, dicas, críticas e fotos dos nossos amigos. E um deles, o Rômulo Crispim Alves, lá de Belo Horizonte, mandou um projeto de gabarito para afiar formão bem simples de fazer e eficiente. Por isso decidimos postar aqui algumas fotos para que vocês tenham uma ideia para criar o próprio gabarito de afiar formão. Aliás, por falar em criar um gabarito de afiar formão, nós também fizemos um vídeo que mostra como fazer o seu e também como afiar usando essa peça super útil. Que tal assistir depois de ver as fotos?
A ideia do Rômulo é fazer o gabarito a partir de duas peças com cortes que encaixam, como mostrado na imagem acima.
Esse encaixe permite alinhar o formão no gabarito de forma que ele fique à exatos 90 graus em relação à peça.
Agora é só prender o formão, encostado nos cortes laterais que mostramos nos fotos anteriores. Simples, não?!

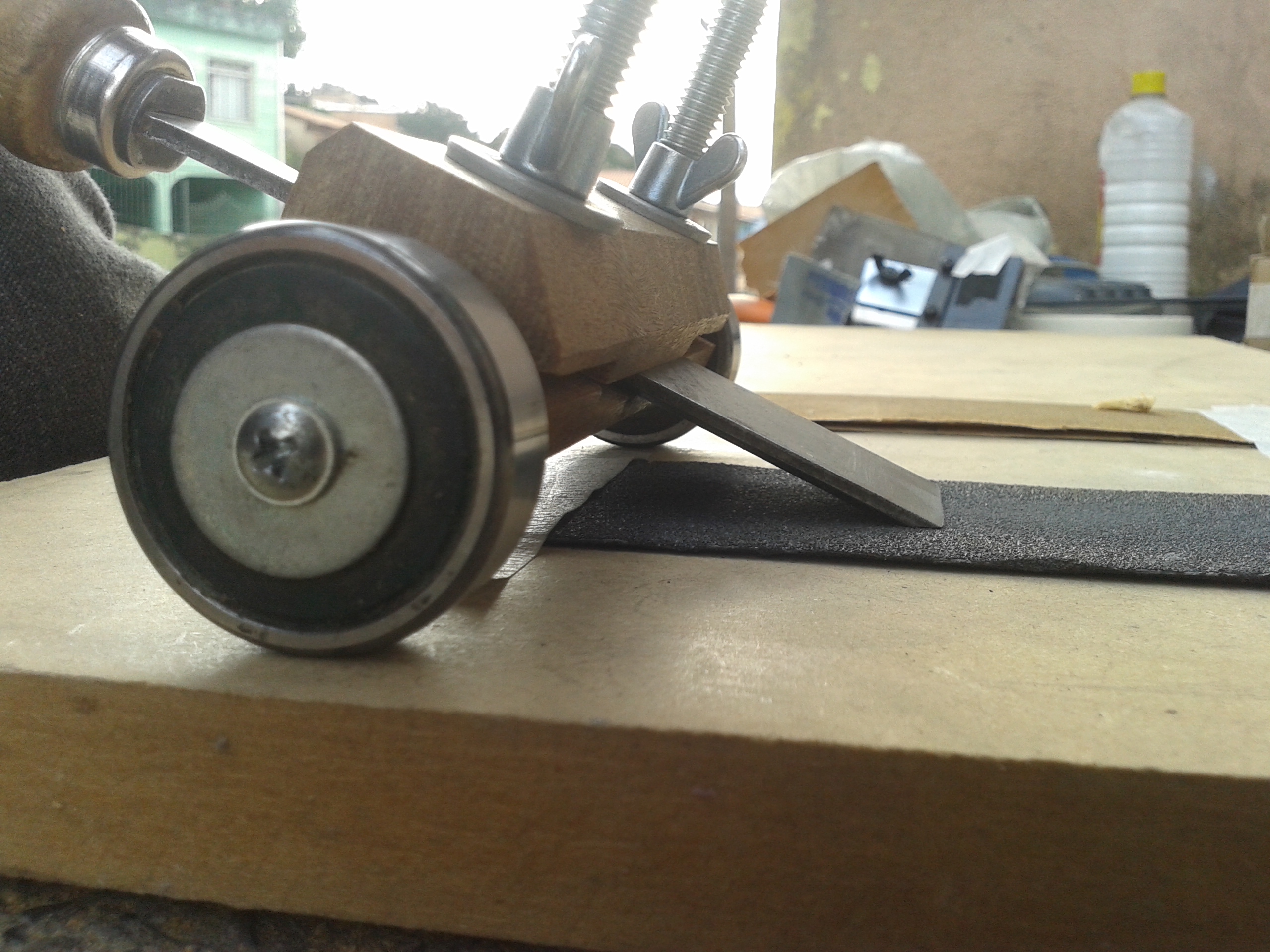

Agora é só partir para a afiação. O Rômulo usou uma lixa afixada em uma superfície bem plana, ideal para manter o ângulo correto de afiação sem criar “barrigas”. Para formões velhos, com dentes, ele sugere começar com uma lixa mais grossa até que os dentes desapareçam.
Nessa imagem acima, dá pra ver melhor como o Rômulo prende o formão no gabarito.
E aí, gostaram da ideia? Então comente aí embaixo e participe. E ao Rômulo Crispim Alves fica aqui o nosso muito obrigado e parabéns pela ideia!
Ah! Não se esqueçam de assistir ao vídeo que fizemos sobre gabarito de afiar formão.
EU ACHEI , UM EXCELENTE DISPOSITIVO PARA AFIAÇÃO DE FORMÃO. UMA IDÉIA MUITO CRIATIVA.
Obrigado Marcelo. Abraço!
Parabéns Rômulo, ficou muito bom o teu Jig de afiação para formões!!!
Ficou bem legal mesmo. Nós também gostamos. Abraço!
Muito interessante valeu a dica
Obrigado, Carlos! Abraço!
Esse gabarito e prático e eficiente pois afiar for mão é uma coisa difícil de se fazer
Muito bom, parabéns pela criatividade!
Obrigado! Grande abraço!
Pelo que vejo ficou muito bom mesmo e também muito fácil de confeccionar. Só gostaria que tivesse as medidas da peça de madeira, dos rolamentos e dos parafusos, é possível?
Olá João! Tem sim, basta clicar e preencher o formulário: http://www.empoeirados.com.br/downloads/ Abraço!
Não existe mais?
Muito criativo. Se fizerem a enquete que mencionaram no vídeo, eu fico com este.
É simples e inteligente. Está de parabéns o criador.
É bastante simples e funcional mesmo! Abraço e obrigado por nos acompanhar!
Olá.
Poderiam indicar um bom formão de qualidade?
Olá Alan, bom dia! Nós temos alguns formões japoneses nossa loja, que você pode ver no link http://www.lojaempoeirados.com.br/buscar?q=form%C3%A3o
São muito bons e de um aço de qualidade. Também existem os formões nacionais da Irwin que também são de boa qualidade e você encontra em diversas lojas de ferramentas. Nós estamos trabalhando para trazer ao Brasil os formões Narex que são considerados um dos melhores do mundo, mas com essa reviravolta do dolar ficou um pouco mais complicado. Se quiser saber mais sobre os formões Narex, acesse o site http://www.narexchisels.com/Narex_Chisels/Home.html Grande abraço!
Faltoundar o ângulo aproximado o qual deve ser entorno de 25 gráus. A conferir.e também o diâmetro. Dos rolamentos. Muito boa a idéia. Parabens!
Olá Ayres! Nós fizemos um texto que complementa esse artigo sobre fazer um gabarito de afiação de formão e está bem completo. Quando puder, dê uma lida no link http://www.empoeirados.com.br/dicas/angulo-de-afiacao-do-formao/ Acho que você vai gostar! Abraço!
vou fazer o meu e depois dou minha opinião.
Legal! Abraço!
Gostaria de aprender a fazer um gabarito para instalar dobradiças com tupia manual, você tem algum projeto desse tipo? Esse de afiar formão ficou ótimo. Parabéns.
Olá Plínio, boa tarde! Nós fizemos um gabarito simples. Pode ser que te ajude. Dê uma olhada em nossos vídeos: https://youtu.be/7t4CHmXbJ2M e https://youtu.be/fUgyrIaTMHM Grande abraço!
boa tarde , os rolamentos son 6203 ???????
Puxa vida, não sei dizer se são esses citados. Comprei sem perguntar. Na verdade eu pedi por rolamento no balcão da loja e o vendedor me trouxe esse, rsrsrsrs… grande abraço!
