Como Fazer um Ciclone para Aspirador de Pó: Coletor de Pó Caseiro para Marcenaria

Faz tempo que a gente queria fazer um Ciclone para Aspirador de Pó decente!

Quem trabalha com marcenaria sabe que a poeira é um dos maiores desafios da oficina! Seja cortando, lixando ou usinando madeira, o pó está sempre presente. E, além de fazer aquela sujeira, acaba enchendo rapidamente o reservatório e os filtros do aspirador.

Mas você sabia que é possível construir um ciclone para aspirador de pó utilizando materiais simples e relativamente baratos?

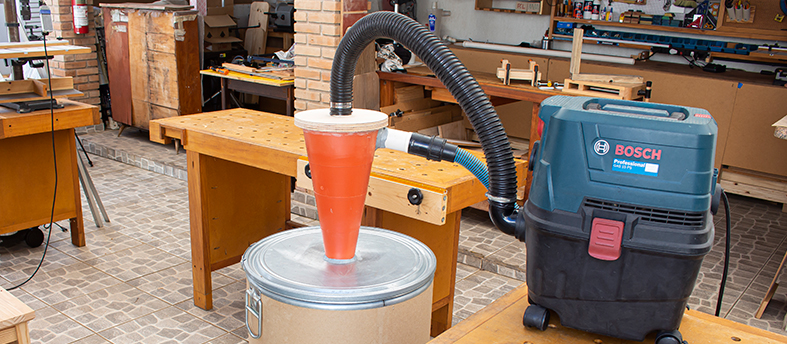

Neste projeto, nós do Canal Empoeirados mostramos como fazer um coletor de pó caseiro utilizando um cone de trânsito, tubos de PVC e um tambor de armazenamento. E o melhor: testamos tudo na prática para descobrir se realmente funciona!

O que é um ciclone para aspirador de pó?

O ciclone é um sistema de separação de partículas que utiliza o movimento circular do ar para separar a poeira do fluxo de sucção.

Seu funcionamento é relativamente simples: quando o ar carregado de pó entra tangencialmente no cone, forma-se um movimento giratório. Esse movimento ajuda a separar as partículas de sujeira, que descem até o reservatório, enquanto o ar segue em direção ao aspirador.

Na prática, isso significa que grande parte da serragem e da poeira fica armazenada no tambor, antes mesmo de chegar ao aspirador.

Entre as principais vantagens estão:

• Redução do acúmulo de sujeira no aspirador.
• Menor necessidade de limpeza e troca dos filtros.
• Maior praticidade na limpeza da oficina.
• Possibilidade de utilizar reservatórios de maior capacidade.
• Menor exposição do aspirador às partículas maiores de serragem.

Vale lembrar que o ciclone não substitui os filtros do aspirador, principalmente na retenção de partículas muito finas.

Vou deixar aqui o review do Aspirador da IPC que é muito show: Testamos o Aspirador ELPN da IPC | Review Completo – Você pode usar ele nesse projeto!

Materiais utilizados para construir nosso ciclone

Para esse projeto, utilizamos materiais encontrados facilmente em lojas de ferramentas e materiais de construção.

• Cone de trânsito de 50 cm: utilizado como corpo principal do ciclone. Pagamos apenas R$ 15,50!
• Tubos de PVC de 50 mm: utilizados para a entrada de sujeira e saída de ar em direção ao aspirador.
• Tambor de fibra kraft de 150 litros: utilizado como reservatório para armazenar a poeira.
• Disco de madeira: para construir a tampa superior do ciclone.
• Durepoxi: utilizado na fixação e vedação das conexões.
• Cascola PL600: adesivo utilizado para colar e vedar as peças.
• Mangueiras e conexões: para ligar o conjunto ao aspirador de pó.

Também utilizamos ferramentas como serra tico-tico, tupia, serra copo, lixas e instrumentos de medição.

Como fazer um ciclone caseiro: passo a passo

1. Preparando o cone de trânsito

O primeiro passo foi escolher um cone de trânsito de aproximadamente 50 cm de altura.

Esse cone funciona como a estrutura principal do ciclone, permitindo que o ar carregado de poeira circule internamente.

Antes de iniciar as colagens, lixamos as regiões de contato para melhorar a aderência dos adesivos e das massas de fixação.

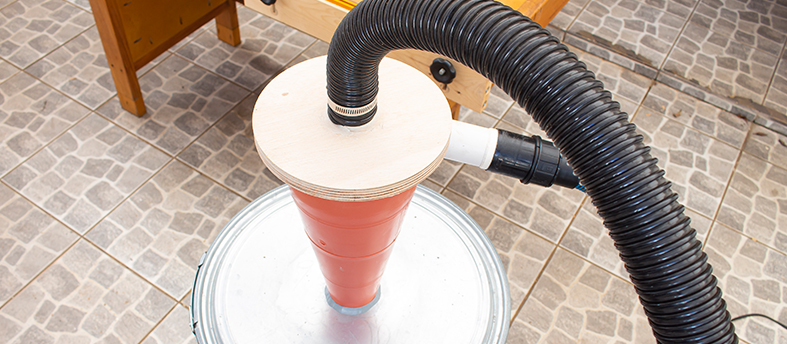

2. Construindo a tampa superior

Para fechar a parte superior do cone, fabricamos um disco circular de madeira.

Primeiro, fizemos o corte com a serra tico-tico e depois utilizamos a tupia para melhorar o acabamento e garantir um círculo mais preciso.

Também fizemos um rebaixo circular para encaixar a borda superior do cone, facilitando a fixação e a vedação.

No centro dessa tampa, abrimos um furo para instalar o tubo de PVC de 50 mm que será conectado ao aspirador.

3. Instalando a entrada tangencial de poeira

Essa é uma das etapas mais importantes de todo o projeto!

A entrada de poeira precisa ficar posicionada de maneira tangencial à parede interna do cone, favorecendo o movimento circular do ar.

Para isso, cortamos a extremidade de um tubo de PVC de 50 mm em um ângulo aproximado de 45° e fizemos uma abertura lateral no cone.

O posicionamento exigiu alguns ajustes, já que a curvatura do cone dificulta o encaixe perfeito.

Depois de ajustar o tubo, utilizamos Durepoxi para fixar a conexão e vedar os espaços.

Dica importante: quanto mais preciso for o corte e o encaixe do tubo, menor será a quantidade de massa necessária para fazer a vedação.

4. Fixando o cone ao reservatório

Nosso reservatório é um tambor de fibra kraft com capacidade de 150 litros.

Apesar de ser fabricado com um material semelhante a um papelão extremamente rígido, possui paredes resistentes e uma tampa metálica com sistema de vedação.

Fixamos a parte inferior do cone à tampa do tambor utilizando Durepoxi, tomando cuidado para evitar possíveis entradas de ar.

A vedação é fundamental para que o conjunto funcione corretamente.

5. Instalando o tubo central de sucção

O tubo central é responsável por conduzir o ar até o aspirador.

No nosso projeto, utilizamos outro tubo de PVC de 50 mm, posicionado no centro da tampa superior.

Um detalhe importante é que esse tubo avança para dentro do ciclone, ficando aproximadamente 5 cm abaixo da entrada lateral de poeira, conforme a montagem apresentada no vídeo.

Essa configuração ajuda a reduzir a passagem direta da sujeira para o aspirador, favorecendo a separação das partículas.

A posição ideal pode variar conforme a geometria e as dimensões de cada ciclone.

6. Colagem e vedação com Cascola PL600

Inicialmente, nossa ideia era utilizar a Cascola PL700 para fazer algumas das colagens.

Porém, depois de consultar a equipe técnica da fabricante sobre os materiais utilizados, recebemos a recomendação de utilizar a Cascola PL600 nesse projeto.

A preparação das superfícies também foi importante: lixamos as áreas de contato para melhorar a aderência do adesivo.

Depois de finalizar as colagens, aguardamos aproximadamente 24 horas antes de realizar os testes.

É importante respeitar sempre as orientações do fabricante quanto à compatibilidade dos materiais e ao tempo de cura.

Testamos o ciclone: será que funciona?

Depois de concluir a montagem, chegou a melhor parte: colocar nosso ciclone caseiro para funcionar!

Conectamos o aspirador e realizamos um teste utilizando uma boa quantidade de poeira.

O resultado foi excelente!

Praticamente toda a sujeira coletada ficou armazenada no tambor, enquanto apenas uma pequena quantidade de poeira muito fina chegou ao aspirador.

Isso mostrou que, mesmo utilizando um cone de trânsito e materiais relativamente simples, conseguimos construir um sistema de separação bastante eficiente para nossa oficina.

É importante destacar que esse foi um teste prático, sem medição laboratorial da eficiência de separação.

Qual é o melhor tamanho de reservatório para um ciclone?

No nosso caso, utilizamos um tambor de 150 litros, mas isso não significa que você precise de um recipiente tão grande.

É possível construir sistemas semelhantes utilizando reservatórios menores, como baldes de 20, 30 ou 50 litros.

O mais importante é verificar se o recipiente suporta a depressão gerada pelo aspirador.

Atenção: alguns baldes plásticos podem deformar ou até implodir quando submetidos à sucção, principalmente se a entrada de ar ficar obstruída.

Por isso, escolha um reservatório rígido, com boa vedação e resistência adequada ao vácuo. Não basta apenas ter paredes grossas: o recipiente precisa suportar as condições de uso.

No vídeo, também comentamos a possibilidade de utilizar reforços estruturais, mas qualquer adaptação precisa ser dimensionada com cuidado.

O que aprendemos construindo esse ciclone?

Mesmo com o excelente resultado, identificamos alguns detalhes que poderiam ser melhorados em uma próxima versão.

O principal deles seria o posicionamento da entrada tangencial de poeira. Apesar de funcionar muito bem, acreditamos que conseguiríamos fazer um encaixe ainda mais preciso.

Outro ponto importante foi a vedação das conexões. Pequenas entradas de ar podem prejudicar o desempenho do sistema.

Também pretendemos instalar esse ciclone de maneira fixa na oficina, utilizando tubulações para facilitar a coleta de pó em diferentes pontos de trabalho.
